適用于平流式沉淀池，隔油池等池底污泥及液面浮渣的刮集排除。
具有適應范圍廣，結構簡單、操作方便，運行安全可靠。占用輔助面積少，自動化程度高等特點。

產品用途：
該設備是一種用于處理平流沉淀池，斜管（斜板）沉淀池、浮沉池（氣浮和沉淀合為一體）的機械排泥設備。廣泛適用于自來水處理、城市綜合污水處理、冶金、礦山、石油、化工、輕工等水處理工程。

結構工作原理
（一）主要結構概述
該設備主要由驅動裝置、刮泥小車、換向裝置、換向滑輪組、鋼絲繩等部件組成。

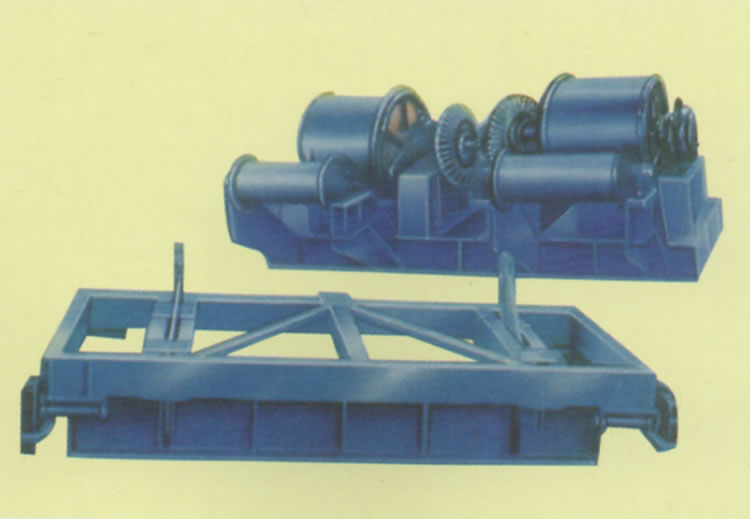

1、驅動裝置
驅動裝置由電機減速器、帶有安全剪切銷的傘齒輪組、卷繩筒、導繩筒、軸承、軸承座、機座、機罩等組成。裝在減速機輸出軸上的聯接盤與傘齒輪之間設有安全剪切銷，但刮泥機因意外事故使刮泥小車運行阻力增大，當達到減速機輸出扭矩最大允許值時，為了避免設備損壞，剪切銷剪斷，動力不再輸出，并同時發出報警信號。輸出傘齒輪同時與兩個傘齒輪嚙合，帶動兩個轉向相反的卷繩筒從而實現收放鋼絲繩，用以牽引刮泥小車的前進和后退。

2、刮泥小車
刮泥小車由車體、行走輪、刮泥板、刮板支架、聯接件等組成。
刮泥板刮除沉淀池底污泥的部件，刮泥板下部裝有氯丁橡膠，用以調整刮板與池底的間隙，適應池底土建施工的不平度誤差。
刮泥板由刮板支架固定在車體上，小車正向運行，由鋼絲繩牽引拉桿，在聯接件的作用下，刮板翻轉，刮板面與池底平面呈900直角，車體運行時，刮板將污泥刮入集泥坑中。小車反向運行時，也是由鋼絲繩牽引拉桿，在聯接件的作用下，刮板向上翻轉，刮板抬起，返回起點處。

3、換向裝置
換向裝置是刮泥機換向和停機的信號發訊裝置，每套刮泥機設兩套換向裝置，換向裝置內設一個工作行程開關和一個超行程保護開關。
當刮泥小車行走至池端部終點時，小車上的撞桿觸碰換向機構的水下擺桿，使擺桿擺動，同時觸桿上升，當觸桿上部的碰塊觸及工作行程開關，工作行程開關發出訊號，刮泥小車反向運行或停止，當工作行程開關因故障不動作時，超行程保護開關動作，驅動裝置停機并報警。
刮泥機所需要的兩套換向裝置，一般情況下一套做為反向發訊，一套做為停機發訊，當刮泥機需連續運行時，停機訊號改為反訊號，此時刮泥機不間斷的往返連續運行。

4、換向滑輪組
換向滑輪組是用來改變鋼絲繩方向，主要由滑輪、滑輪座、滑輪軸、底板等零件組成。每套刮泥機共用20套換向滑輪組，其中8組立式換向滑輪組和12組臥式換向滑輪組。12組臥式換向滑輪組中有4組是可調式臥式換向滑輪組，是用來調節卷繩筒上的鋼絲繩排列位置的，安裝在鋼絲繩直接也卷繩筒相聯的臥式換向滑輪組位置上。換向滑輪組安裝時，將滑輪組的底板按位置要求焊接在池壁上的預埋鋼板上即可。

產品特點：
1、布局簡單，極易實現自動化控制； 2、排泥濃度高、損失水量小，對沉淀物顆粒無要求； 3、刮泥小車運行平穩，不易斜行和脫軌，刮泥量大； 4、采用有柔性預應力的同向捻不銹鋼材質的鋼絲繩，減少鋼絲繩的腐蝕度，提高了鋼絲繩的壽命；
